Salus Termostat digital 80WQ610RF Alb

WQ610RF este succesorul îmbunătățit al regulatorului 091FLRFv2.

Principalele îmbunătățiri care au fost introduse sunt:

• Cel mai recent, cel mai avansat algoritm de control ITLC  este  o soluție ultramodernă, de economisire a energiei  , care, prin modularea timpului de deschidere/închidere al actuatorului, oferă un control mult mai bun asupra încălzirii decât histerezisul utilizat în 091FLRFv2.
• Aspectul schimbat este un atribut uriaș al regulatorului WQ610. Arată identic cu cel mai nou și mai avansat regulator de la SALUS - QUANTUM SQ610 și SQ610RF.
• WQ610RF are  indicații de temperatură mai precise  (la fiecare 0,1 grade). Citirile 091FLRFv2 sunt de 0,2 grade.
• Regulatorul WQ610 are  o funcție de cod PIN care blochează reglarea temperaturii de la persoanele neautorizate.
• WQ610 poate seta  intervalul de temperatură  în care se va muta un client sau, de exemplu, un chiriaș. Acest domeniu este stabilit de administrator.

WQ610RF

Ultra-subțire WQ610RF este un regulator unic de putere de încălzire pentru un dispozitiv de încălzire (cazan/cuptor).  Datorită funcțiilor extinse, controlul poate fi realizat în două moduri:

• modularea puterii cazanului folosind comunicarea prin  protocolul OpenTherm  - datorită modulării și comunicării bidirecționale între regulator și cazan, utilizatorul obține eficiență maximă și un nivel ridicat de confort de utilizare,
• activarea sursei de căldură prin scurtcircuitarea contactelor într-un dispozitiv de încălzire echipat cu o intrare pentru conectarea unui termostat ON/OFF

Controlerul WQ610RF funcționează la o frecvență de 2,4 GHz,  ceea ce garantează  un semnal stabil și rezistent la interferențe.  Acest lucru se traduce printr-un confort ridicat de utilizare a dispozitivului.

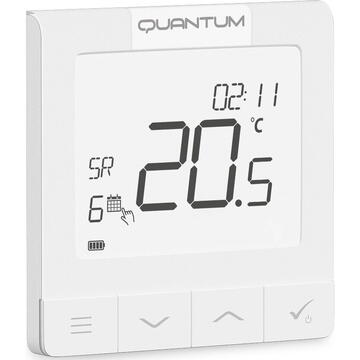

WQ610RF are  un afișaj mare, iluminat din spate, cu pictograme clare,  făcând operarea acestui dispozitiv fără probleme și intuitivă.

Certificat ERP V

WQ610RF este certificat ErP, cea mai strictă versiune, a cincea versiune a directivei UE . Această certificare asigură că consumul de energie al controlerului este sub limitele stabilite.

Directiva ErP (Energy-related Products) este un regulament-cadru stabilit de Uniunea Europeană care vizează reducerea impactului asupra mediului al produselor consumatoare de energie. Obiectivul principal al directivei este promovarea eficienței energetice și reducerea amprentei ecologice a produselor consumatoare de energie.

Certificatul ErP este acordat produselor care  economisesc energie  și  economisesc resurse . Acest certificat garantează că  produsul este proiectat având în vedere economiile de energie și protecția mediului.

ITLC

ITLC (Internal Temperature Load Compensation) este cel mai avansat algoritm din punct de vedere tehnologic, care este un algoritm TPI îmbunătățit și chiar mai inteligent.

Controlul TPI (Time Proporcional and Integral) este  un algoritm inteligent de integrare proporțional în timp cu autoînvățare.  Spre deosebire de PWM, care se bazează pe formule matematice, algoritmul TPI este mai eficient. În loc să lucreze pe baza unor reguli rigide,  TPI calculează timpul de funcționare al dispozitivului de încălzire în mod continuu , pe baza integralelor matematice. Algoritmul „învață” camerele în loc să folosească șabloanele conținute în tabelul cu modele. Datorită acestui fapt,  regulatorul „știe” cât timp trebuie să funcționeze dispozitivul de încălzire pentru a atinge temperatura dorită la momentul stabilit și împiedică scăderea acestuia.  Controlerul  prezice când temperatura este pe cale să scadă și la momentul potrivit trimite un semnal dispozitivului de încălzire pentru a începe încălzirea.

Algoritmul ITLC menține temperatura setată în cameră extrem de precis  . Acesta este  un algoritm modificat și mai optimizat  de la TPI și oferă un control și mai bun asupra încălzirii datorită  modulării timpului de deschidere și închidere a actuatorului .

În plus față de principiul general de funcționare, cum ar fi TPI, funcții de limitare a stărilor de supraîncălzire în tipuri individuale de încălzire și selectarea unui tip specific de încălzire în controler în sine au fost implementate în algoritmul ITLC  (algoritmi destinati: pardoseală, calorifer și incalzire electrica).

În funcție de tipul specific de încălzire, regulatorul  „învață” încăperea și mai repede și menține temperatura setată mai stabil . Datorită acestui fapt, sistemul este  cea mai avansată și mai economică soluție oferită pe piață . Timp de răspuns rapid și eliminarea supraîncărcărilor la un nivel minim rezultă în eficiență ridicată, economii mari și confort termic.

Regulatorul poate coopera cu alți regulatori care lucrează pe baza algoritmului ITLC - WQ610, SQ610, SQ610RF și cu banda wireless KL08RF.

Baterie reîncărcabilă litiu-ion

Când încărcarea bateriei scade sub 10%, controlerul va afișa mesajul „BATERIE SCARATĂ”. Controlerul poate fi încărcat timp de 24 de ore folosind un încărcător standard Micro USB sau folosind stația de încărcare CDEU. Încărcarea nu interferează cu funcționarea regulatorului.

Definirea intervalului de temperatură

Această opțiune vă permite să programați temperaturile maxime și minime setate de administrator. Acest lucru va elimina setările prea mari sau prea scăzute, ceea ce poate duce la taxe crescute sau eșec la instalare.

codul PIN

Protejarea modului de serviciu cu un PIN vă împiedică să modificați setările introduse de administrator. Acest lucru oferă un control mai mare asupra consumului de energie și previne costurile nedorite.

Proiectat pentru a funcționa cu centrale termice.

Funcționarea sa este de a menține condiții confortabile în cameră în conformitate cu programul de lucru sau cu o temperatură constantă stabilită de utilizator.

Regulatorul este împerecheat din fabrică cu receptorul, care este conectat la cazan.

OpenTherm

OpenTherm este un protocol de comunicare utilizat în sistemele de încălzire centrală pentru comunicarea (stabilirea comunicării) între boiler și regulator.

Modularea controlului prin  protocolul OpenTherm  este o metodă utilizată de  sistemele moderne de încălzire.  În loc să porniți și să opriți cazanul la intervale specifice, controlul modulării vă permite să controlați cantitatea de căldură furnizată de centrală pentru a se potrivi cu cererea variabilă trimisă de regulator. Acest lucru crește performanța sistemului.

Datorită acestor regulatoare, clientul obține economii mai mari de energie și un confort și mai mare.

Protocolul OpenTherm permite:

• comunicare bidirecțională între cazan și regulator
• modularea puterii cazanului pentru eficienta maxima
• Reglarea temperaturii ACM
• afisarea codurilor de eroare a cazanului

Nu conectați centrala la bornele OpenTherm ale regulatorului dacă centrala nu este proiectată să funcționeze cu OpenTherm și nu are sigla OpenTherm.

Caracteristicile produsului:

• setul este împerecheat din fabrică și gata de funcționare
• opțiunea de a selecta histerezisul sau algoritmul ITLC încorporat pentru toate tipurile de încălzire
• functioneaza conform orarului
• are un mod de serviciu protejat de un cod PIN
• limitarea temperaturii maxim/minim
• poate schimba temporar temperatura (să se suprascrie la următoarea schimbare de program)
• are coduri unice de transmisie
• funcționează la o frecvență de 2,4 GHz - un semnal stabil și rezistent la interferențe

1. MENU  - acces la opțiunile controlerului
2. Scăderea temperaturii / comutarea opțiunilor controlerului
3. Creșterea temperaturii / comutarea opțiunilor de control
4. CONFIRM  - salvează modificările
5. ON  - pornește receptorul
6. OFF  - oprește receptorul
7. AUTO  - receptorul funcționează în modul automat în funcție de programul de timp și temperatură setat
8. CONTROL MANUAL  - vă permite să controlați manual receptorul (pornire/oprire)

Date tehnice:

• Alimentare transmițător: baterie litiu-ion de 3,7 V încorporată
• Alimentare receptor: 230V AC
• Sarcina maximă a receptorului: 16 A
• Semnal de ieșire: OpenTherm sau releu COM/NO fără tensiune
• Interval de reglare a temperaturii: 5 - 35°C
• Precizia temperaturii: 0,1°C sau 0,5°C
• Algoritm de control: ITLC sau histerezis ±0,25°C sau ±0,5°C
• Comunicare: wireless, 2,4 GHz
• Dimensiuni [mm]: emițător 86 x 86 x 11, receptor 96 x 96 x 27
